Нагрузка
до 50 кг/м
Скорость
0,3..1,5 м/с
Длина
4 000..17 000 мм
Ширина
420, 620, 840 мм
Подробное описание оборудования

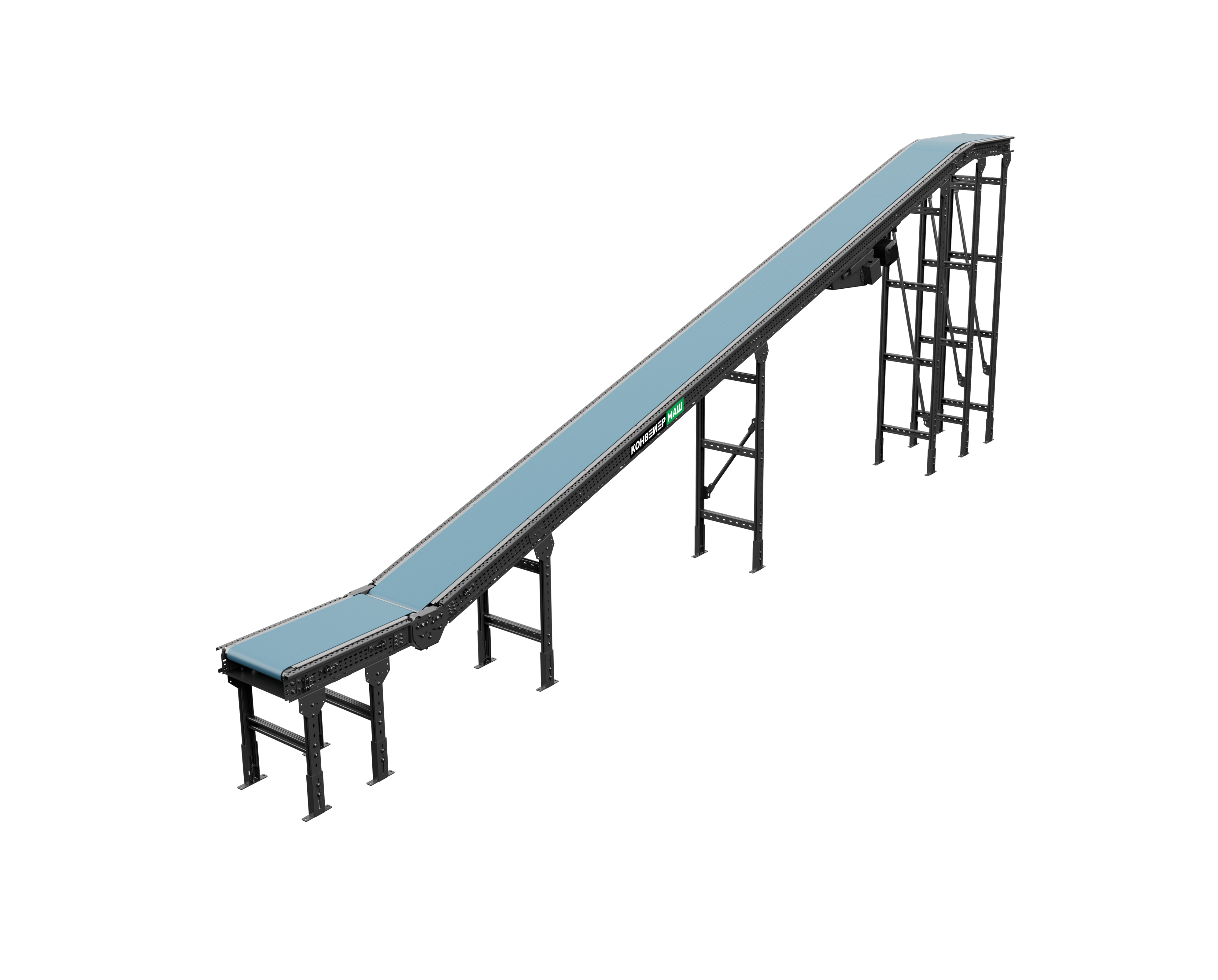

Наклонный ленточный конвейер КМ.102 предназначен для подъёма и спуска коробок, пластиковых лотков, упаковок и другой штучной продукции между различными уровнями производственных и складских линий.
Конвейер изготавливается в конфигурациях L, Г и Z, что позволяет адаптировать трассу под особенности помещения, высоту подъёма и расположение технологического оборудования. Для транспортировки продукции на больших углах наклона используется лента с перегородками и гофробортом, предотвращающие смещение и сползание груза.
Ключевые возможности:
- Подъём и спуск продукции. Непрерывное перемещение грузов между различными уровнями конвейерной линии.
- Конфигурации L, Г и Z. Конструкция проектируется под планировку помещения, высоту подъёма и компоновку производственного или складского участка.
- Гибкое исполнение конструкции. Предусмотрены различные типы опор, напольное или подвесное крепление к металлоконструкциям, установка регулируемых бортов и выбор цвета порошкового покрытия по каталогу RAL.
Конвейер применяется для межуровневой транспортировки продукции на производственных предприятиях, складах, распределительных центрах, линиях упаковки и комплектации заказов.
Технические характеристики
Габаритные размеры L x B x H
4 000…17 000 x 420 (620, 840) x 450…2 050 мм
Максимальная нагрузка Q max
до 50 кг/м
Скорость конвейера V
0,3…1,5 м/с
Угол наклона
2,5°…20°
Несущий элемент
лента ПВХ, чёрная
Приводной элемент
ремень зубчатый
Мощность привода
0,55 - 2,2 кВт
Напряжение U
380 В, 50 Гц
Приведены параметры для стандартных конвейерных модулей.
Нестандартные конфигурации - по запросу.
Нестандартные конфигурации - по запросу.
Опции и комплектация
Частотное регулирование скорости
Плавная настройка скорости транспортировки груза
Индивидуальная окраска по RAL
Порошковая окраска оборудования в любой цвет каталога RAL для единого дизайна
OEM производство
Изготовление под вашим брендом
Различные варианты монтажа
Напольное исполнение, крепление к металлоконструкциям или подвесной монтаж
Часто задаваемые вопросы
На какой угол можно поднимать продукцию?
Угол наклона ленточного конвейера подбирается в диапазоне 2,5°…20° в зависимости от массы, размеров и типа транспортируемой продукции. При необходимости используются профильные ленты и поперечные перегородки для надёжного удержания груза.
Что означают конфигурации L, Г и Z?
Конфигурация определяет форму трассы конвейера. Горизонтальные участки на входе и выходе обеспечивают удобную передачу продукции между конвейерами, рабочими местами и технологическим оборудованием, а также позволяют адаптировать линию под планировку помещения.
Можно ли изготовить конвейер под необходимую высоту подъёма?
Да. Высота подъёма, длина трассы, угол наклона, ширина ленты, скорость транспортировки и конструкция опор рассчитываются индивидуально под параметры объекта.
объекта. Можно ли интегрировать наклонный конвейер в существующую линию?
Да. Конвейер совместим с роликовыми и ленточными конвейерами, упаковочными машинами, роботизированными комплексами, сканерами штрихкодов и системами автоматизации с интеграцией в WMS, ERP и MES.
