Грузоподьёмность
до 1 500 кг
Скорость перемещения
0,1..0,25 м/с
Диаметр роликов
76 мм, 89 мм
Шаг роликов
133 мм, 190 мм
Подробное описание оборудования

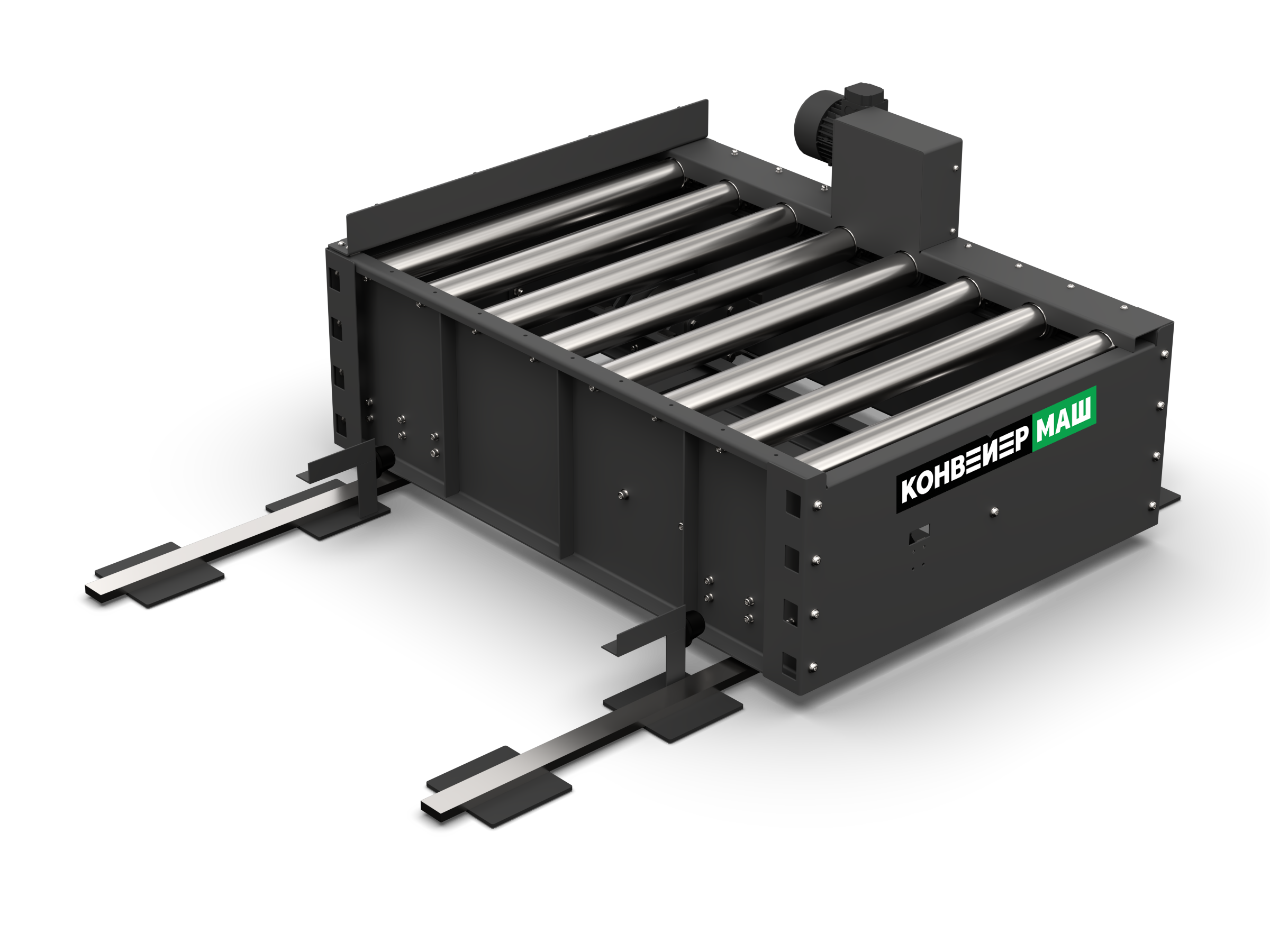

Передаточная тележка (RGB) с приводным роликовым конвейером КМ.211 предназначена для перемещения паллет между параллельными роликовыми конвейерными линиями. Трансферная тележка движется по рельсовым направляющим, обеспечивая плавное и точное поперечное перемещение груза.
Ключевые преимущества:
- Гибкая маршрутизация паллетных потоков. Позволяет передавать грузы между несколькими конвейерными линиями без строительства дополнительных транспортных линий.
- Компактное использование площади. Одна передаточная тележка может обслуживать несколько параллельных линий, сокращая количество оборудования.
- Автоматическая работа под управлением ПЛК. Интегрируется в паллетные конвейерные системы и работает без участия оператора.
- Интеграция с оборудованием серии KM. Совместима с роликовыми и цепными конвейерами, подъёмниками и модулями перенаправления паллет.
Конструкция рассчитана на интенсивную эксплуатацию в автоматическом режиме. Верхняя надстройка рельсовой тележки может быть спроектирована на базе цепного конвейерного модуля, а параметры тележки адаптируются под тип паллет, производительность линии и требования проекта.
Технические характеристики
Габаритные размеры L x B x H
1 500 x 1 100 (1 300) x 450…800 мм
Максимальная нагрузка Q max
до 1 500 кг/м
Скорость конвейера V
0,1…0,25 м/с
Типы перемещаемых паллет
EUR, FIN, нестандартные
Шаг роликов P
133, 190 мм
Диаметр роликов
76, 89 мм
Мощность привода
0,25 - 0,55 кВт
Напряжение U
380 В, 50 Гц (220 В — тормоз)
Приведены параметры для стандартных конвейерных модулей.
Нестандартные конфигурации - по запросу.
Нестандартные конфигурации - по запросу.
Опции и комплектация
Датчики позиционирования
Контроль точного положения тележки и паллеты при передаче груза
Выбор цвета краски
Порошковая покраска под цвет конвейерной линии
OEM производство
Изготовление под вашим брендом
Безопасность
Защитные ограждения, аварийная остановка, световая индикация
Часто задаваемые вопросы
Какая максимальная нагрузка на передаточную тележку?
Стандартное исполнение рассчитано на нагрузку от 500 до 1 500 кг на погонный метр. Для тяжёлых грузов возможно специальное исполнение с нагрузкой до 10 т. Параметры рельсовой тележки подбираются под характеристики груза и условия эксплуатации.
Можно ли использовать тележку в существующей конвейерной линии?
Да. Передаточная тележка интегрируется как в новые, так и в действующие паллетные конвейерные системы.
Для каких паллет подходит тележка?
Оборудование проектируется под EUR-паллеты, FIN-паллеты и нестандартные поддоны с учётом размеров и массы груза.
Как осуществляется управление тележкой?
Работа выполняется автоматически под управлением ПЛК. Тележка получает команды от системы управления и синхронизируется с конвейерной линией.
